充電樁平麵循環組裝線

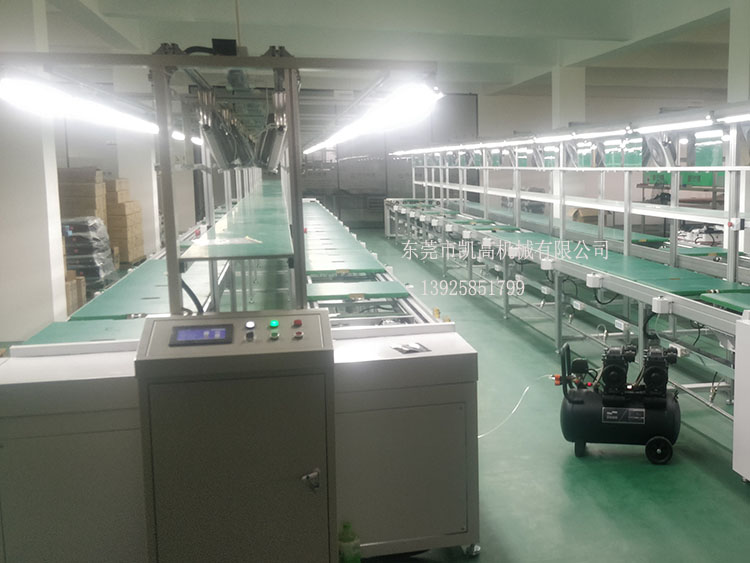

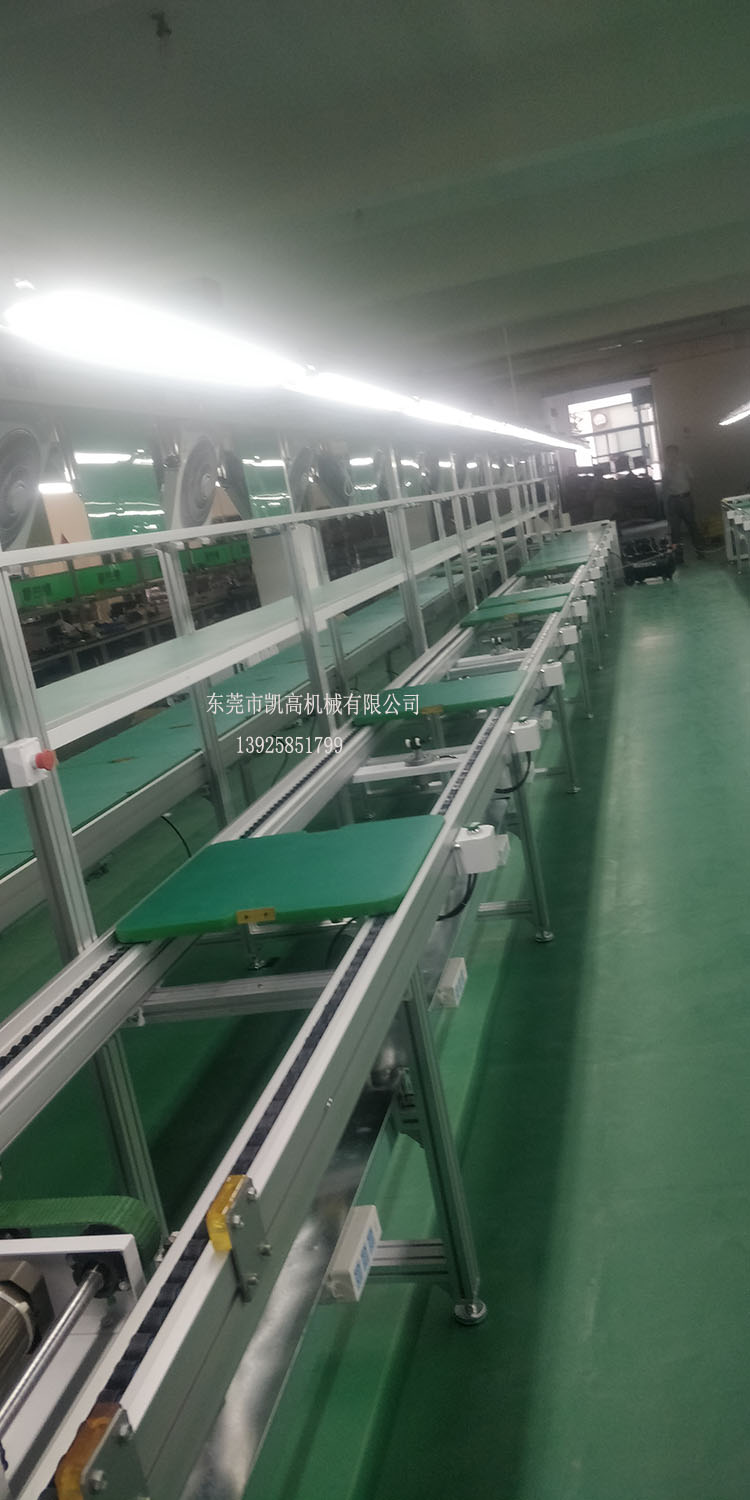

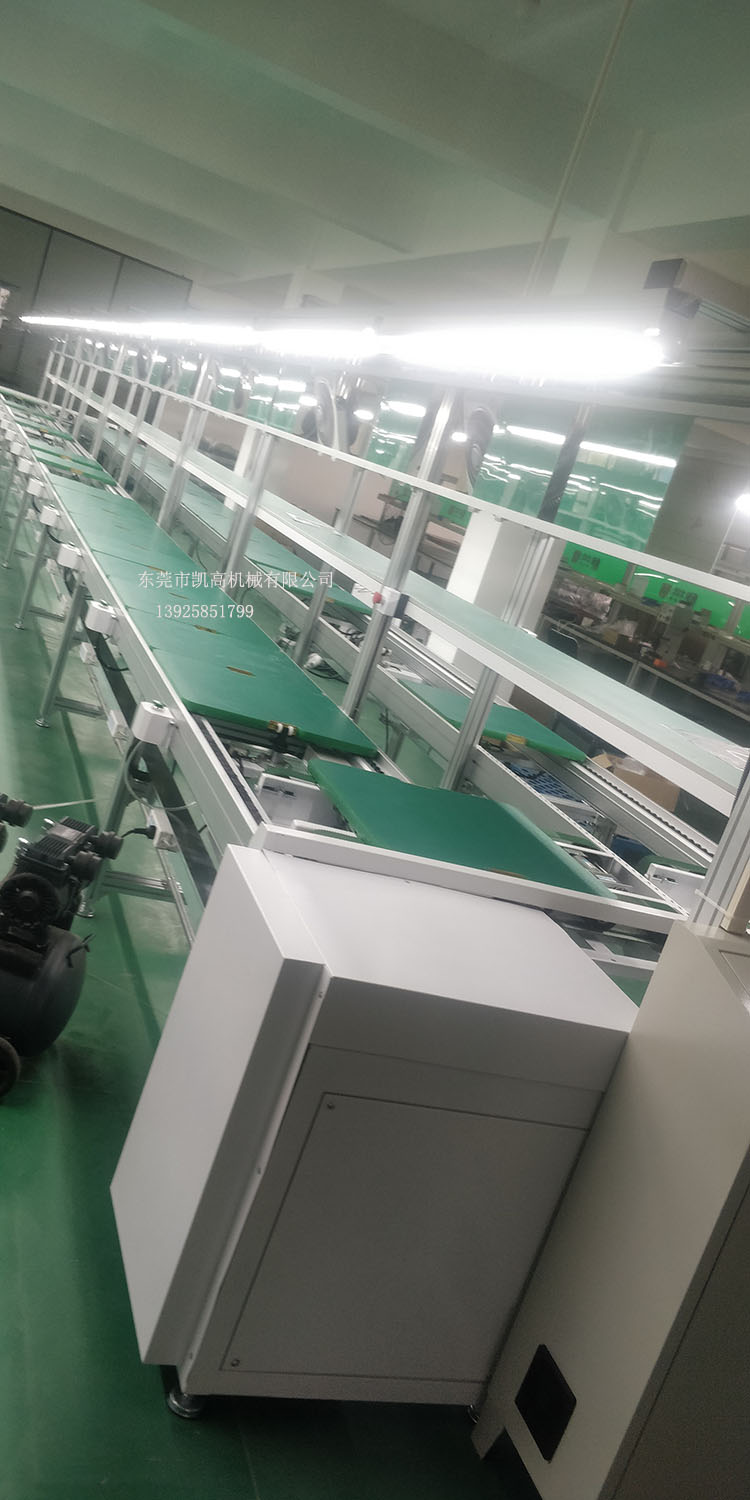

充電樁平麵循環組裝線產品圖

充電樁平麵循環組裝線技術參數：
1.驅動係統 驅動馬達：采用三相380V,功率連體式臥式減速電機驅動鏈條，帶動鏈輪運行。

2.線體側軌：采用專用三倍速鋁材導軌製作，整線通過連接板連為一體；在導軌一側安裝一條掛鋁。
3.線體支架：采用鋁材製作，角板連接，下設可調腳杯，高度上下可調；每隔2米布置一個腳架;
4.電源線槽及插座：線槽采用金屬材料製作，每工位配三位五孔多功能電源插座1個。
5.儀表台： 采用優質木夾板製作，表麵貼綠色防靜電膠皮，平膠包邊。
6.照明燈:雙隻帶罩LED燈，單邊配置;燈通:采用鋁通製作
7.氣 路：阻擋和工具用氣管均采用∮3/4“鍍鋅管，每工位配一組“Y型“快速接咀1套。
8.工藝看板：采用綠色底，透明麵。
9.機頭機尾驅動支架： 采用鋼結構焊製，整體烤漆處理，所有傳動鏈條處設封板保護。
10.工位阻擋器：采用阻擋器，在手按閥控製下，實現工裝板的人控流動。支撐板采用鋼板折製。
11.風扇：每米安裝一個10寸風扇
12.表麵處理：全線鐵質部分靜電噴粉烤漆處理，顏色電腦白。
頂升移栽機：
1，外框架：鋼結構。
2，小車鬥：采用雙列綠色粗紋防滑皮帶，電子調速馬達驅動。
3，頂 升：氣缸驅動。
4，控 製：二位五通電磁閥控製氣缸，行程開關或光電定位。
工裝板:采用夾板，木夾板麵貼綠色防靜電膠皮製作，四周T形膠條包邊;在工裝板前進方向上銑兩個阻檔缺 口, 缺口安裝緩衝塊.
電氣控製係統:設主控製櫃一個，采用PLC+觸摸屏集中控製，主要電器元件采用(有漏電開關、空氣開關、繼電器、接觸器等），線體控製有電磁閥及行程開關等，光電開關等.
