手推無動力滾筒組裝流水線

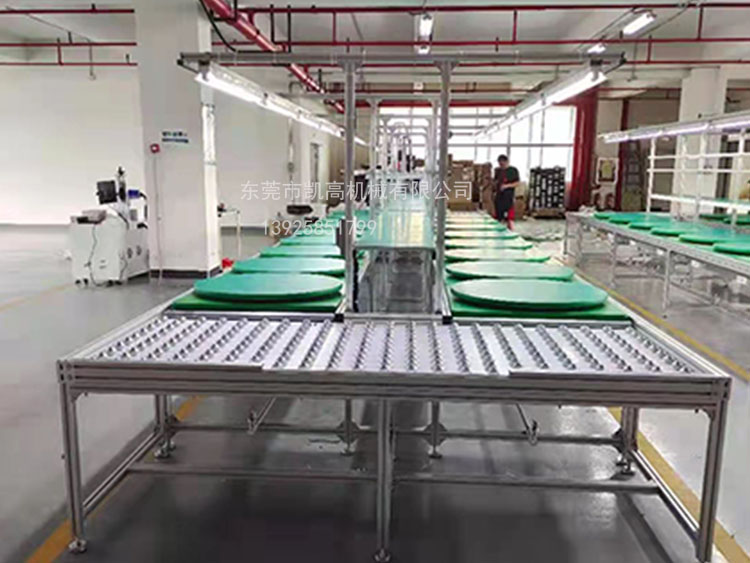

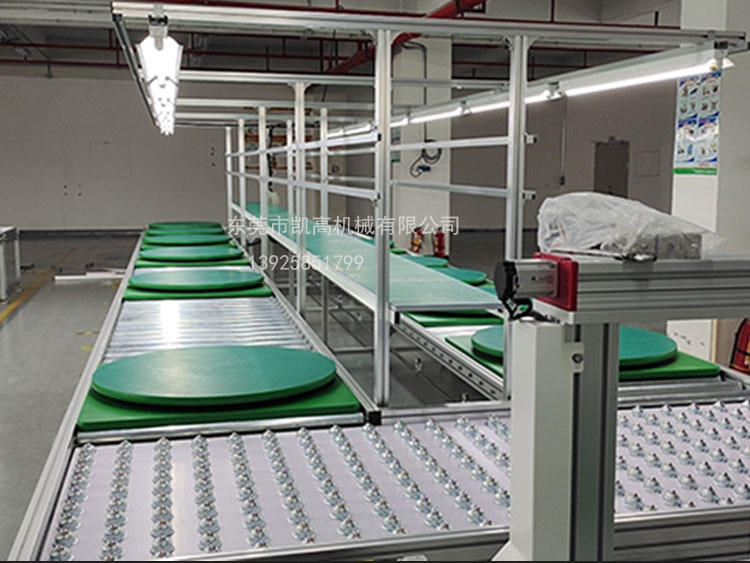

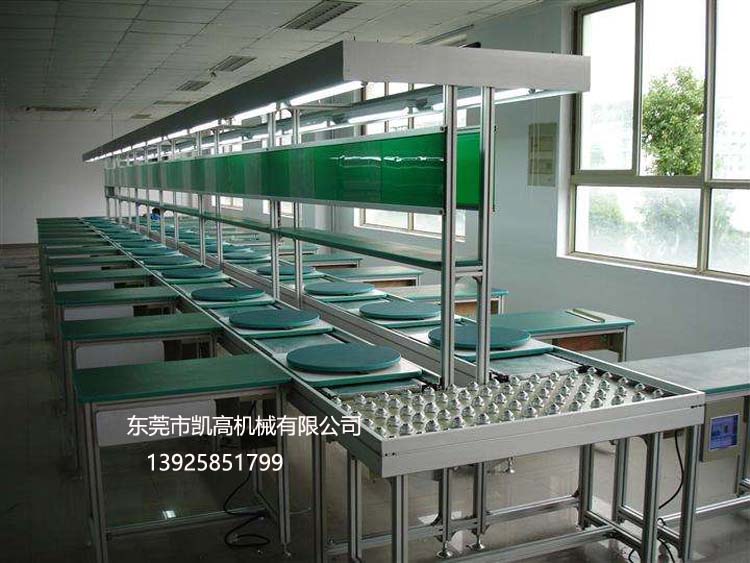

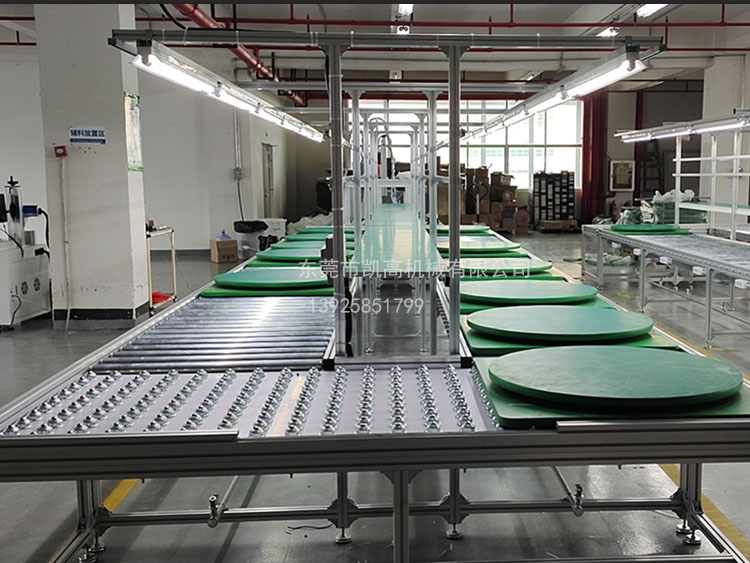

手推無動力滾筒組裝流水線客戶案例產品圖

手推工裝板組裝線技術參數：

線體概述：線體結構為雙邊左右平麵循環式手推工裝板線，機架采用方通組焊，表麵噴漆處理；輸送介質采用無動力滾筒承托工裝板手推運行，

轉彎采用萬向台平麵直推轉彎。直行線體總長10000mm，線體兩頭各配一張轉彎台，每工位配有插座口各一套。

1、機 架：采用優質方管組焊製作，並在支架安裝可調鍍鋅腳杯。

2、機 身：采用優質扁管製作，雙邊布置；

3、無動力滾筒：采用鍍鋅無動力滾筒製作，滾筒依次排列，雙邊布置；

4、萬 向 台：底板采用板折彎，安裝1寸萬向球，間距錯開排列，安裝在線體兩端；

5、工 裝 板：工裝板底板采用木夾板，麵貼綠色防靜電膠皮，四周采用T型膠條包邊，在對邊開阻擋槽。工裝板上安裝金屬轉盤支架，轉盤為木夾板盤麵。

6、插 座：插座線槽采作鍍鋅板折彎製作，插座采用二位三孔，每米安裝一套，雙邊布置；

7、線體顏色：電腦白靜電噴粉。
