東莞左右循環雙層工裝板倍速鏈組裝線

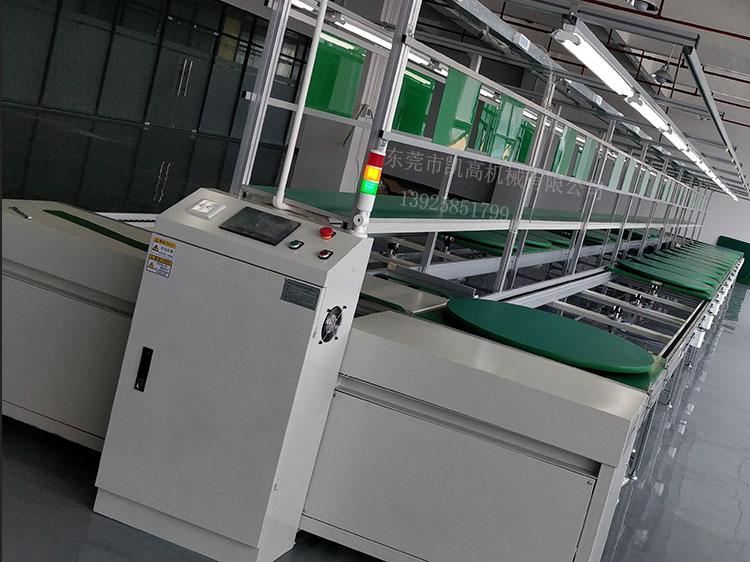

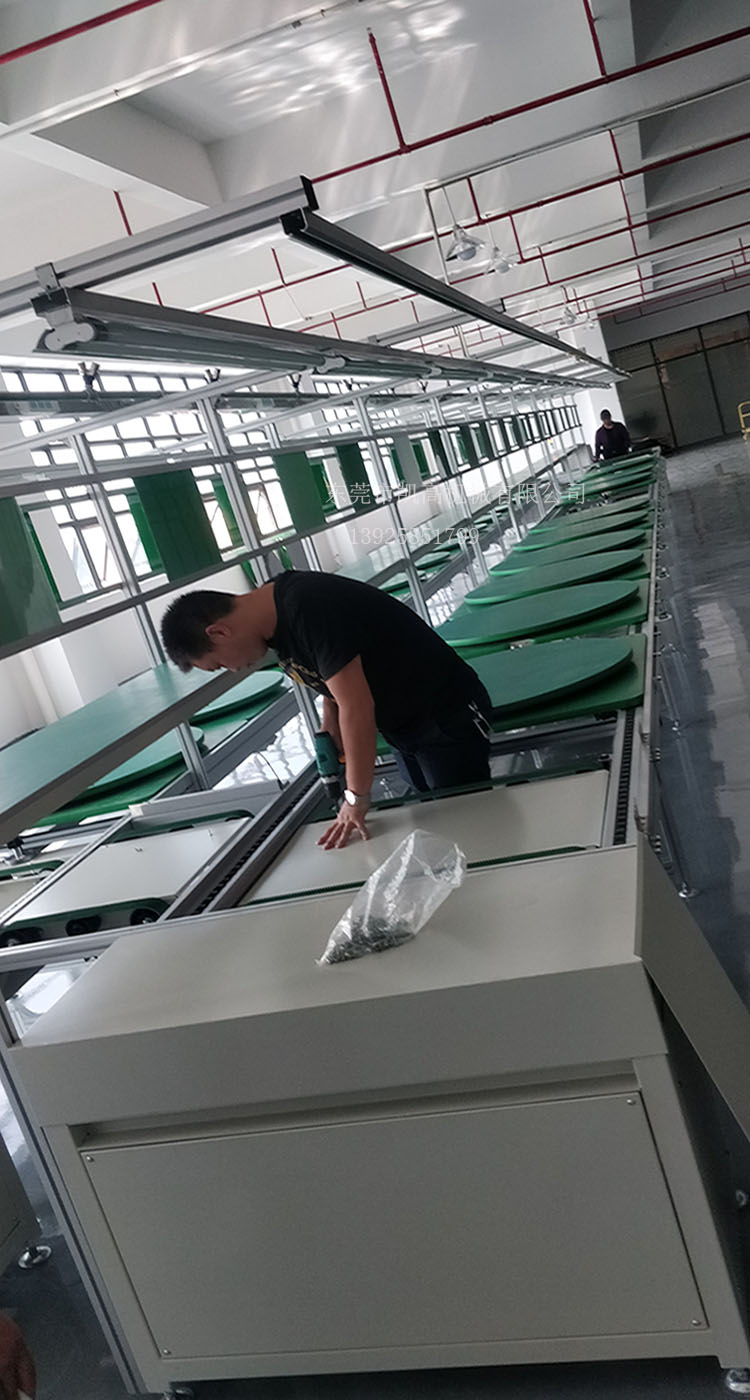

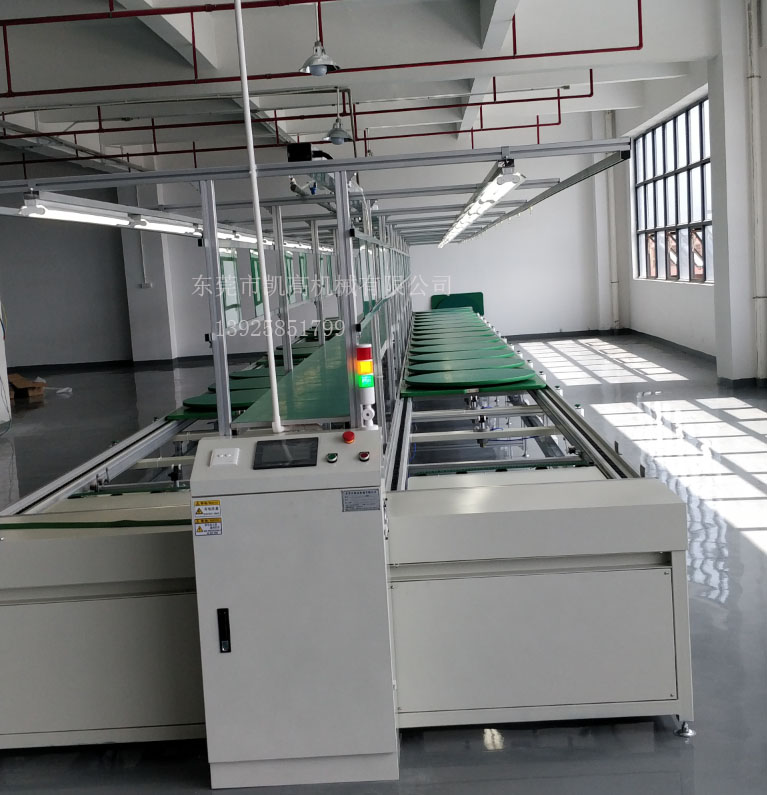

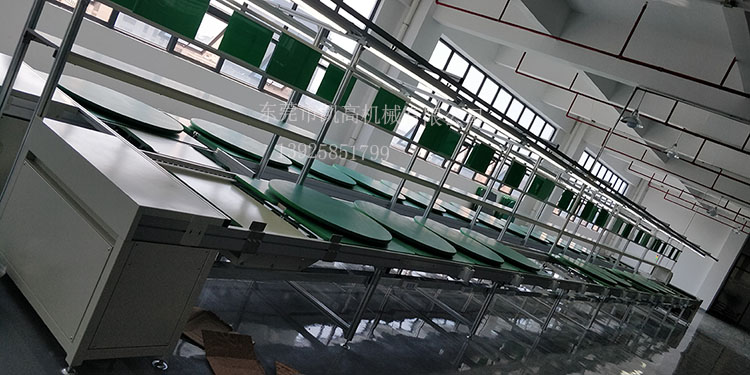

左右循環雙層工裝板倍速鏈組裝線產品圖

左右循環雙層工裝板倍速鏈組裝線技術參數：

1. 驅動馬達：采用三相380V,功率2HP連體式臥式減速電機驅動鏈條，帶動鏈輪運行；

2.線體側軌：采用三倍速鋁材導軌製作，整線通過連接板連為一體；在導軌一側安裝一條掛鋁。

3.線體支架：采用鋁材製作，角板連接；下設可調腳杯，高度上下可調20mm左右；每隔2米布置一個腳架;

4.電源線槽及插座：線槽采用金屬材料製作，每工位配三位五孔多功能電源插座1個。

5.儀表台：采用優質木夾板製作，表麵貼綠色防靜電膠皮，平膠包邊。

6.照明燈:雙隻帶罩LED燈，雙邊配置;燈通:采用鋁通製作

7.氣 路：阻擋和工具用氣管均采用∮3/4“鍍鋅管，每工位配一組“Y型“快速接咀1套，線體上下方各布置1套；

8.工藝看板：采用亞克力板，綠色底，透明麵，每工位配1套

9.機頭機尾驅動支架：采用鋼結構焊製，整體烤漆處理，所有傳動鏈條處設封板保護。

10.阻擋器：采用QX-Ⅱ阻擋器，在手按閥控製下，實現工裝板的人控流動。支撐板采用鋼板折製。

11.表麵處理：全線鐵質部分靜電噴粉烤漆處理，顏色電腦白。

頂升移栽機

1，頂升移栽機：外框架：鋼結構。

2，小車鬥：采用雙列綠色粗紋防滑皮帶，電子調速馬達驅動。

3，頂 升： 氣缸驅動。

4，控 製：二位五通電磁閥控製氣缸，行程開關或光電定位.

過渡移栽機

1，頂升移栽機

2，小車鬥：采用雙列綠色粗紋防滑皮帶，電子調速馬達驅動。

3，控 製：二位五通電磁閥控製氣缸，行程開關或光電定位.

工裝板

1，工裝板：采用夾板製作，木夾板麵貼綠色防靜電膠皮製作，四周T形膠條包邊;在工裝板前進方向上銑兩個阻擋缺口。

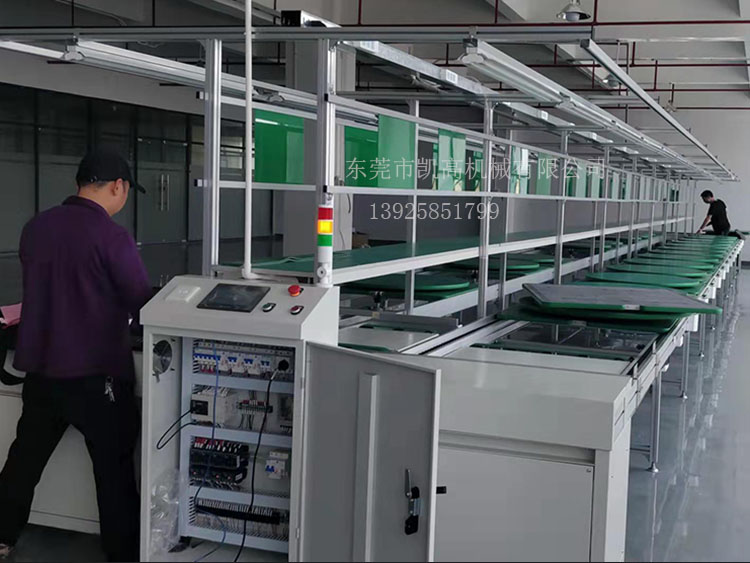

電氣控製係統（PLC+觸摸屏集中控製）
