東莞帶機邊自動作業位平麵循環組裝線

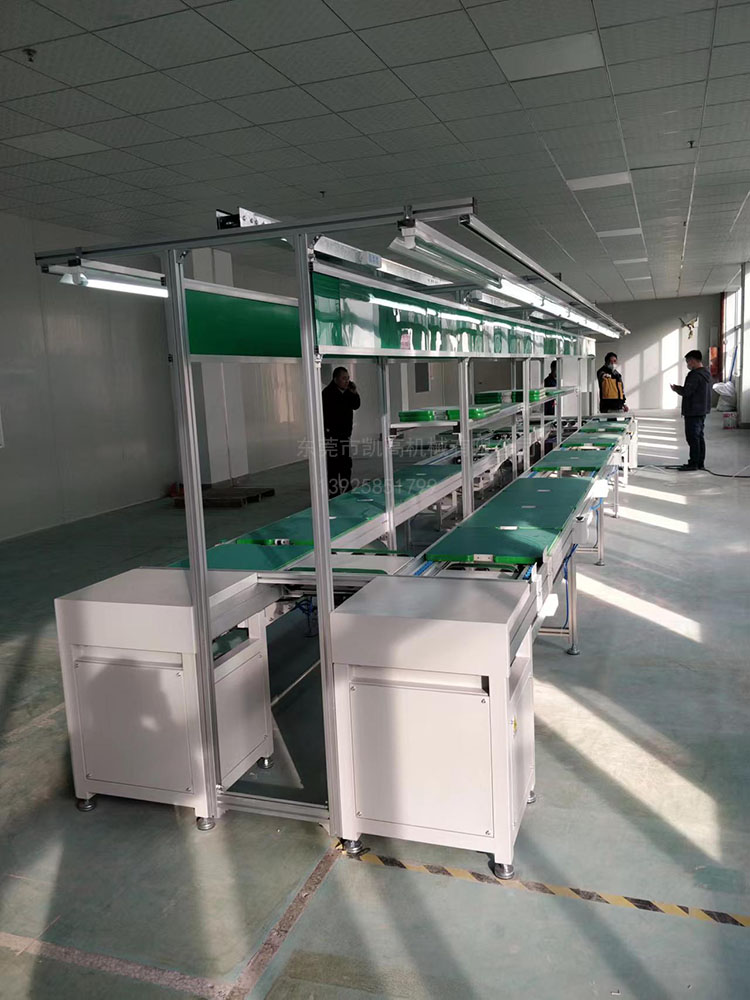

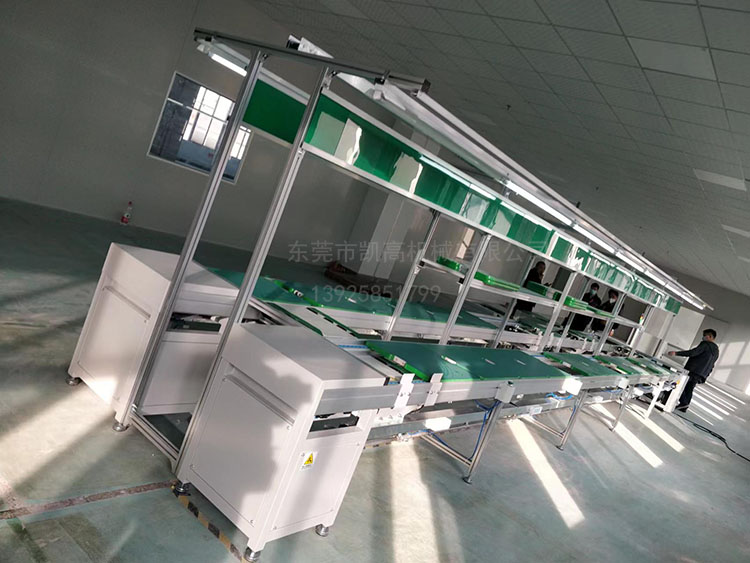

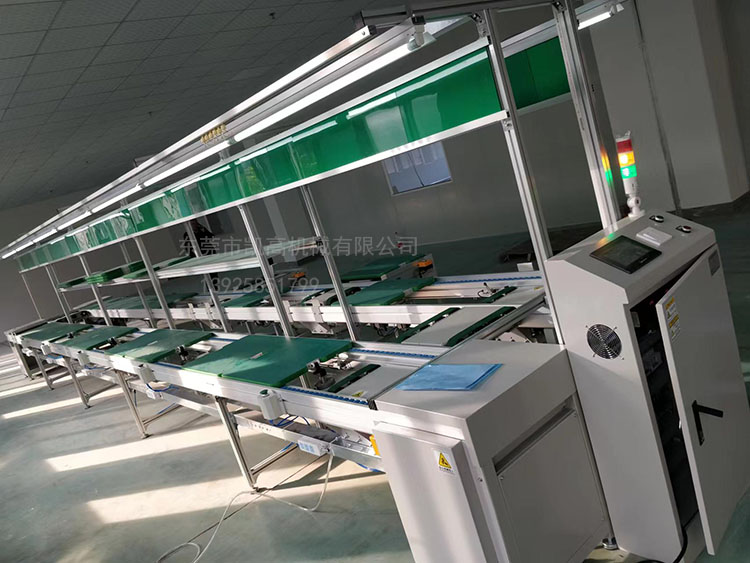

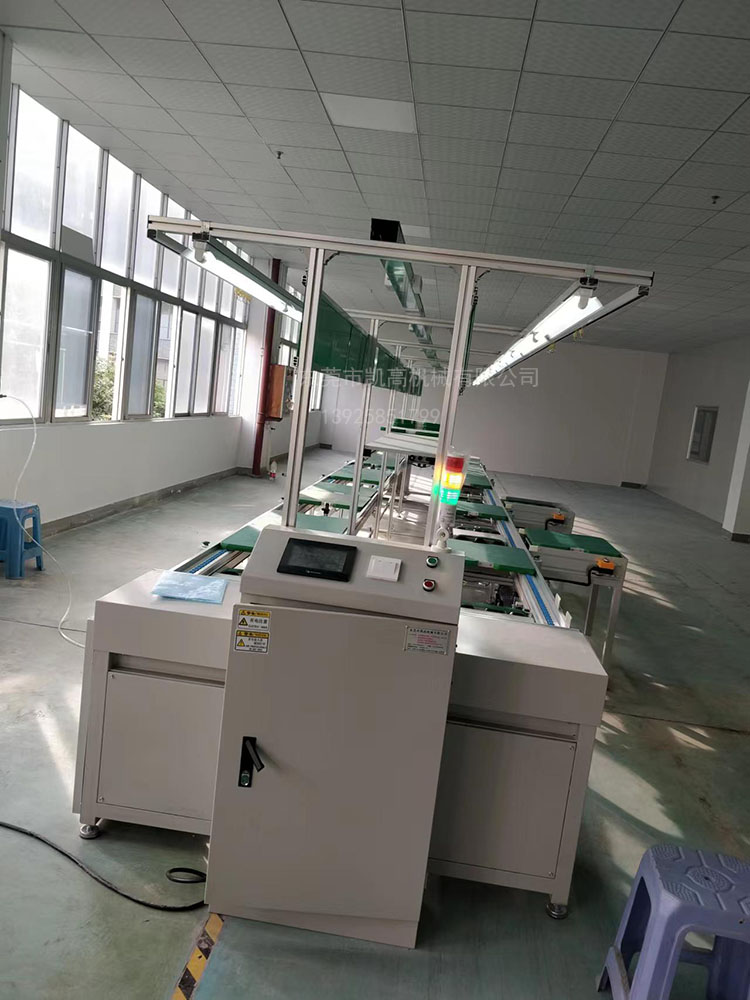

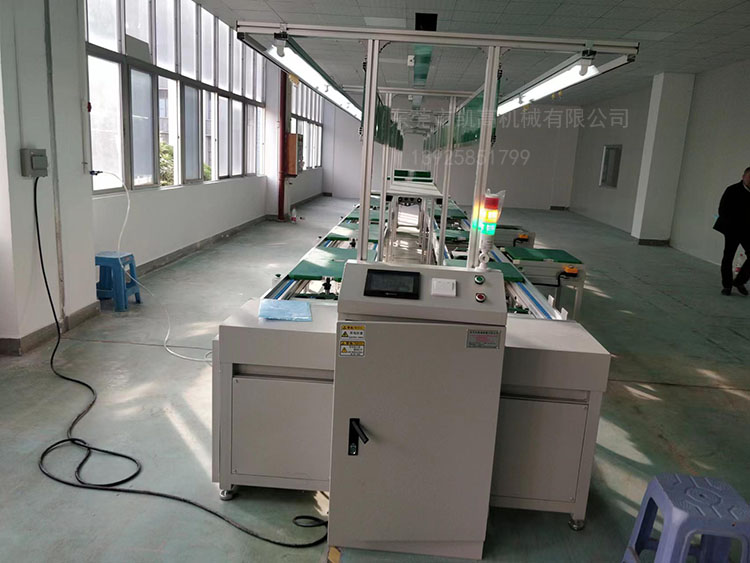

帶機邊自動作業位平麵循環組裝線產品圖

平麵循環組裝線線體技術參數：

一、三倍速鏈組裝生產線

1.驅動馬達：采用三相,連體式臥式減速電機驅動鏈條，帶動鏈輪運行，速比（約1：60）

2.線體側軌：用專用三倍速鋁材導軌製作，整線通過連接板連為一體；在導軌一側安裝一條掛鋁。

3.線體支架：采用鋁材製作，角板連接；下設M12*100可調腳杯，高度上下可調20mm左右；

4.電源線槽及插座：線槽采用金屬材料製作，每工位配三位五孔多功能電源插座1個。插座線槽在線體上

方安裝一套，下方左右各安裝1套。

5.儀表台：采用優質木夾板製作，表麵貼綠色防靜電膠皮，平膠包邊。

6.照明燈:單隻帶罩LED燈，雙邊配置;燈通:采用鋁通製作

7.氣 路 ：阻擋和工具用氣管均采用鍍鋅管，每工位配一組“Y型“快速接咀；

8.工藝看板：采用亞克力板，綠色底，透明麵。

9.機頭機尾驅動支架：采用鋼結構焊製，整體烤漆處理，所有傳動鏈條處設封板保護。

10.工位阻擋器：采用阻擋器，在手按閥控製下，實現工裝板的人控流動。支撐板采用鋼板折製。

11.表麵處理：全線鐵質部分靜電噴粉烤漆處理，顏色電腦白。

二、頂升移栽機

1.外框架：鋼結構。

2.小車鬥：采用雙列綠色粗紋防滑皮帶，電子調速馬達驅動。

3.頂 升： 氣缸驅動。

4.控 製：二位五通電磁閥控製氣缸，行程開關或光電定位.

三、過渡移栽機

1.外框架：鋼結構。

2.小車鬥：采用雙列綠色粗紋防滑皮帶，電子調速馬達驅動。

3.控 製：二位五通電磁閥控製氣缸，行程開關或光電定位.

四、固定線邊移載機

1.外框架：鋼結構/鋁型材。

2.小車鬥：采用雙列綠色粗紋防滑皮帶，電子調速馬達驅動。

3.控 製：二位五通電磁閥控製氣缸，行程開關或光電定位.

五、工裝板

1.工裝板:采用夾板，木夾板麵貼綠色膠皮製作，四周T形膠條包邊;在工裝板前進方向上銑兩個阻擋缺口

,缺口安裝緩衝塊.

六、電氣控製係統（PLC+觸摸屏集中控製）

1.電氣控製:設主控製櫃一個，采用PLC+觸摸屏集中控製，主要電器元件采用(有漏電開關、空氣開關、

繼電器、接觸器等），線體控製有電磁閥及行程開關等，光電開關等.
