雙列皮帶裝配流水線 雙列皮帶生產線

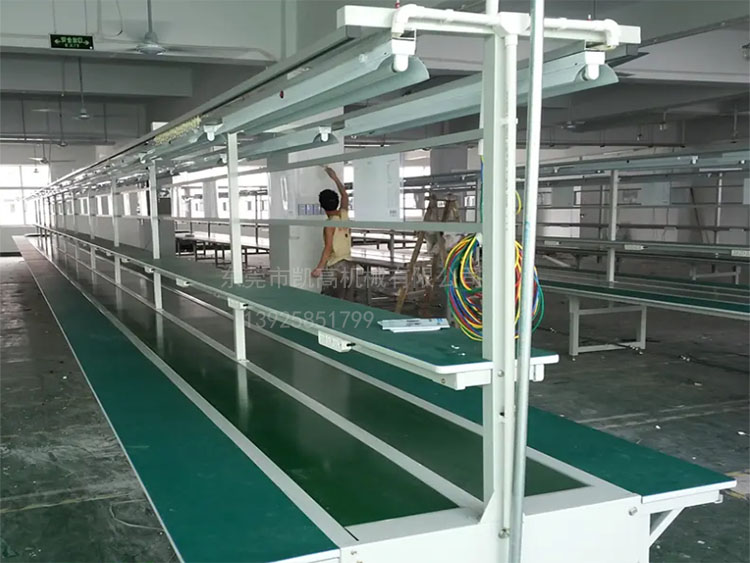

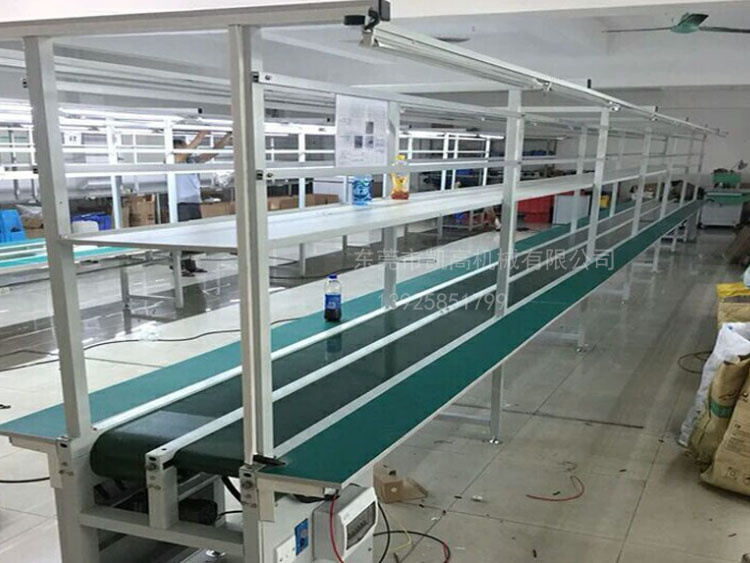

雙列皮帶裝配流水線產品圖

雙列皮帶線技術參數：

1.驅動馬達：采用減速電機驅動鏈條，帶動鏈輪運行；

2.線體側軌：采用專用三倍速鋁材導軌製作，整線通過連接板連為一體；在導軌一側安裝一條掛鋁。

3.線體支架：采用鋁材製作，角板連接；下設M12*100可調腳杯，高度上下可調20mm左右。

4.皮 帶：采用綠色皮帶，無縫接熱接駁工藝。皮帶雙列。

5.皮帶承托：采用鍍鋅板折彎製作+托滾。

6.長條台板：采用優質木夾板製作，麵貼綠色膠皮，平膠包邊。鐵材承托。

7.電源線槽及插座：線槽采用金屬材料製作。

8.儀表台：采用優質木夾板製作，麵貼綠色防靜電膠皮，平膠包邊。

9.照明燈:單隻帶罩LED燈，雙邊配置；

10.氣路：氣管采用∮3/4“鍍鋅管，每工位配一組“Y型“快速接咀1套；

11.工藝看板：采用H型專用鋁型材，每工位配一個A4硬膠套。

12.機頭機尾驅動支架：采用鋼結構焊製，整體烤漆處理，所有傳動鏈條處設封板保護。

13.腳 杯：采用鍍鋅腳，高度可調±20mm

14.電 控：電箱一套，含漏電保護開關。

15.表麵處理：全線鐵質部分靜電噴粉烤漆處理。
