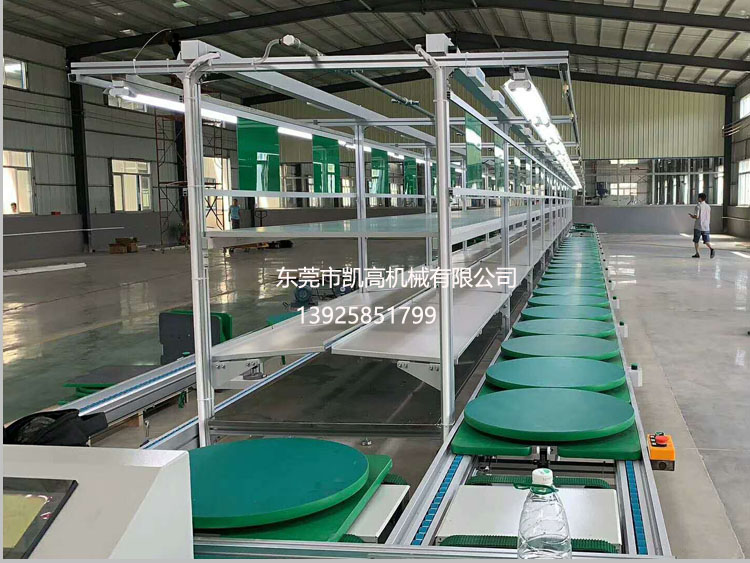

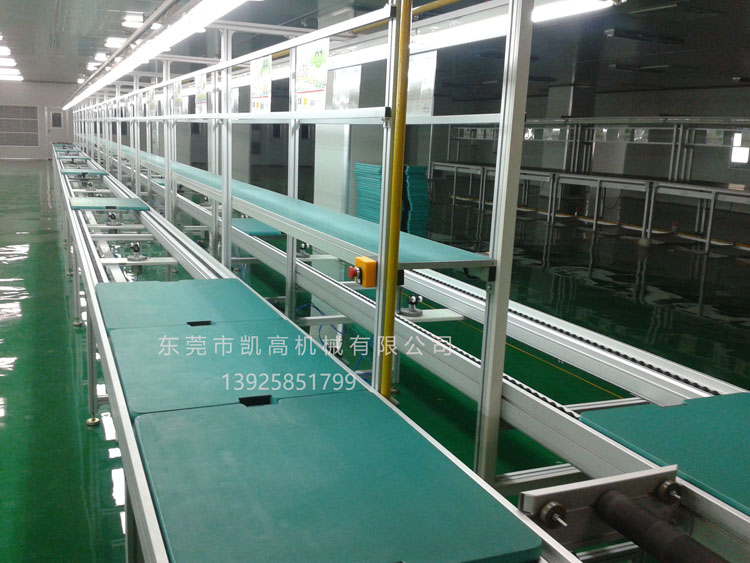

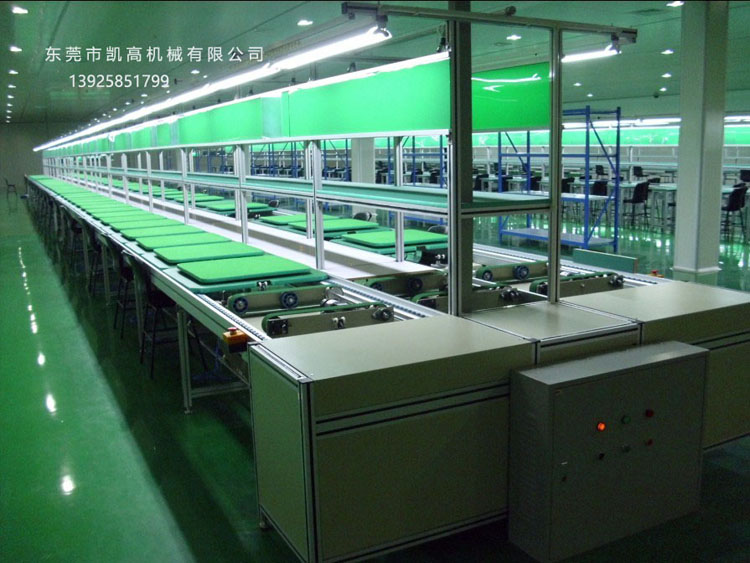

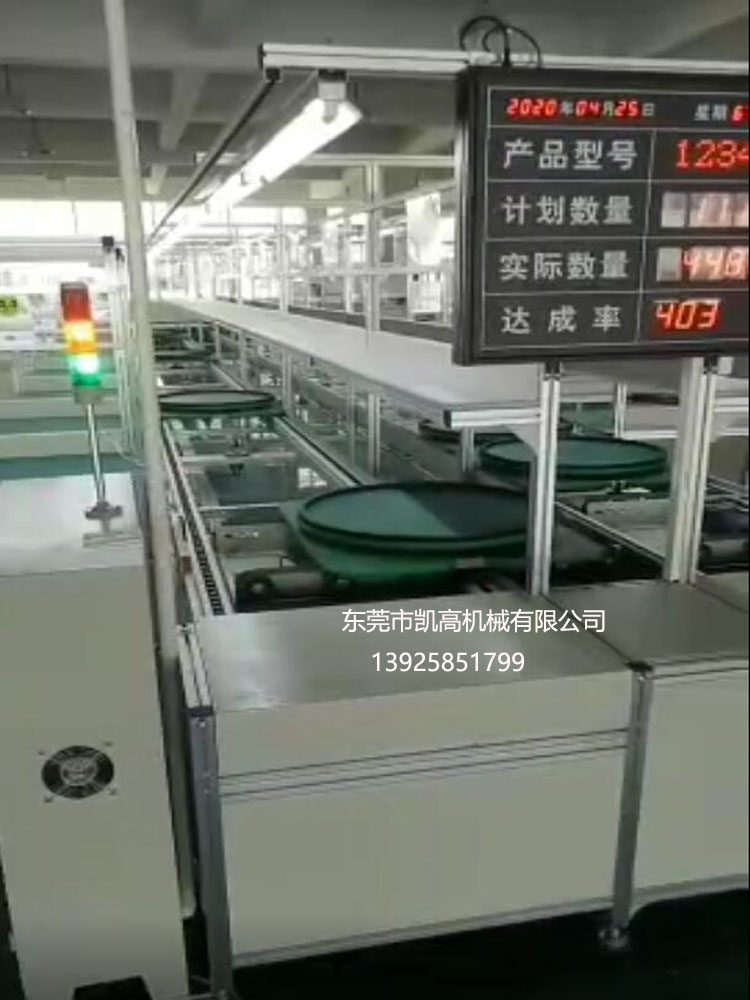

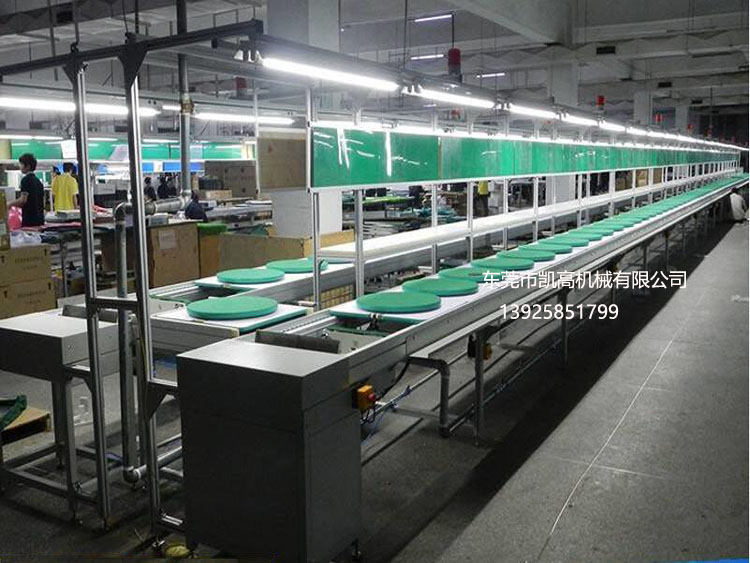

雙層工裝板環形組裝生產線產品圖
雙層工裝板環形組裝生產線技術參數：
1.驅動係統 驅動馬達：采用連體式臥式減速電機驅動鏈條，帶動鏈輪運行；
2.線體側軌 采用專用三倍速鋁材導軌製作，整線通過連接板連為一體；
3.線體支架 采用鋁材製作，角板連接；下設可調腳杯，高度上下可調；
4.電源線槽：線槽采用鋁材製作。
5.照明燈:雙隻帶罩LED燈，雙邊配置;燈通:采用鋁通製作。
6.氣 路 阻擋和工具用氣管均采用鍍鋅管；
7.工藝看板 采用專用H型鋁型材製作，每工位配置A3透明，綠色+透明亞克力板各一條；
8.機頭機尾驅動支架 采用鋼結構焊製，整體烤漆處理，所有傳動鏈條處設封板保護。
9.工位阻擋器 采用阻擋器，在手按閥控製下，實現工裝板的人控流動，支撐板采用鋼板折製。
10.表麵處理 全線鐵質部分靜電噴粉烤漆處理，顏色電腦白。
二、頂升移栽機
1，外框架：鋼結構。
2，小車鬥：采用雙列綠色粗紋防滑皮帶，調速馬達驅動。
3，頂 升： 氣缸驅動。
4，控 製：電磁閥控製氣缸，行程開關或光電定位.
三、過渡栽機
1，外框架：鋼結構。
2，小車鬥：采用雙列綠色粗紋防滑皮帶，調速馬達驅動。
四、雙層工裝板
1.工裝板 上下層均（jun1）采用夾板，木夾板麵貼綠色防靜電膠皮製作，四周灰白雙色T形膠條包邊;底麵設耐磨板;中間重型轉盤連接。 在工裝板底板前進方向上銑兩個阻擋缺口,缺口安裝緩衝塊
五、電氣控製 設主控製櫃一個，采用觸摸屏控製。
